You are here: Home1 / Shop2 / Fixed Attenuators3 / 50 Ohm Fixed Attenuators (5 to 50 Watts)4 / 20 Watt Fixed Attenuator | 50FHC-XXX-20

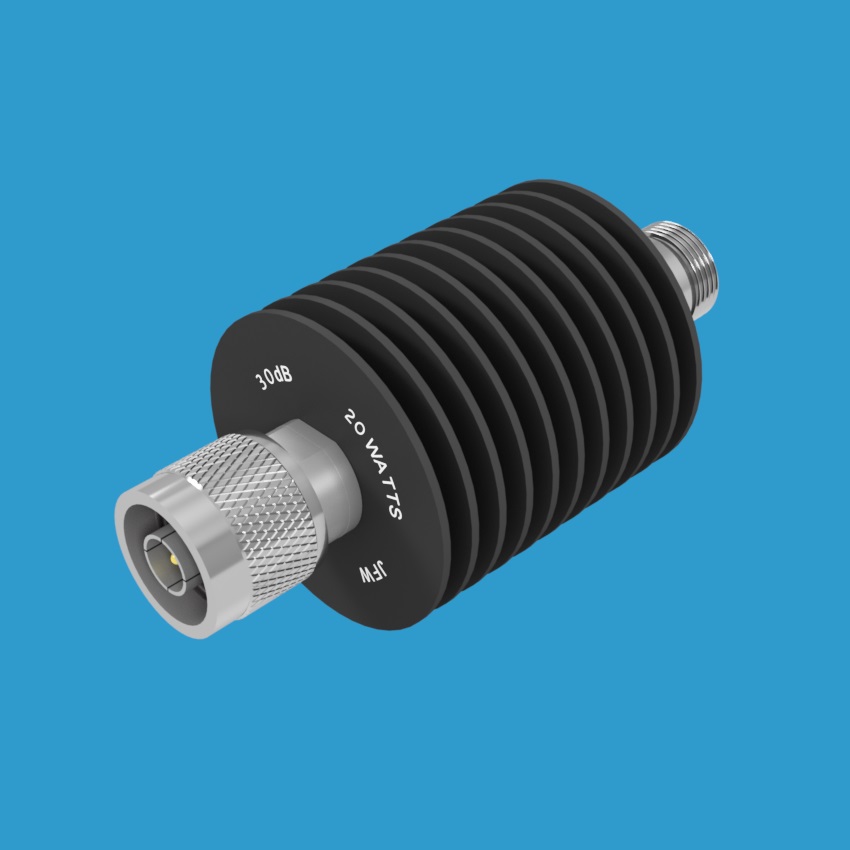

JFW model 50FHC-XXX-20 fixed attenuator 20 Watt with 50 Ohm N male/female

20 Watt Fixed Attenuator | 50FHC-XXX-20

JFW Model #: 50FHC-XXX-20
Impedance: 50 Ohm
Attenuation Values:
1-30 dB (DC-4 GHz)
31-60 dB (DC-3 GHz)
RF Input Power: 20 Watts
Heatsink Style: Round
RF Connectors: BNC, N, RP-TNC, SMA, TNC, 4.1/9.5, 4.3/10, 7/16
Documentation: Data Sheet | Drawing

If Connector Type is Other, please specify in REMARKS field of the Request a Quote form.

Clear
Categories: 50 Ohm Fixed Attenuators (5 to 50 Watts), Fixed Attenuators
  • Description
  • Additional information

Description

Model 50FHC-xxx-20 is a 50 Ohm coaxial fixed attenuator with a round heatsink rated at 20 Watts maximum RF input power.  Available dB values from 1dB to 60dB.  For dB values 1-40dB the unit operates DC-4000 MHz.  For dB values 41-60dB the unit operates at DC-3000 MHz.

For model 50FHC-XXX-20, replace the XXX with the desired attenuation value and add the RF connector type at the end to create the full model number.

Example Model Numbers:

50FHC-001-20 N   (1dB with N male/female)
50FHC-002-20 N   (2dB with N male/female)
50FHC-003-20 N   (3dB with N male/female)
50FHC-004-20 N   (4dB with N male/female)
50FHC-005-20 N   (5dB with N male/female)
50FHC-006-20 N   (6dB with N male/female)
50FHC-007-20 N   (7dB with N male/female)

50FHC-008-20 BNC   (8dB with BNC male/female)
50FHC-009-20 BNC   (9dB with BNC male/female)
50FHC-010-20 BNC   (10dB with BNC male/female)
50FHC-011-20 BNC   (11dB with BNC male/female)
50FHC-012-20 BNC   (12dB with BNC male/female)
50FHC-013-20 BNC   (13dB with BNC male/female)
50FHC-014-20 BNC   (14dB with BNC male/female)

50FHC-015-20 TNC   (15dB with TNC male/female)
50FHC-016-20 TNC   (16dB with TNC male/female)
50FHC-017-20 TNC   (17dB with TNC male/female)
50FHC-018-20 TNC   (18dB with TNC male/female)
50FHC-019-20 TNC   (19dB with TNC male/female)
50FHC-020-20 TNC   (20dB with TNC male/female)
50FHC-021-20 TNC   (21dB with TNC male/female)

50FHC-022-20 SMA   (22dB with SMA male/female)
50FHC-023-20 SMA   (23dB with SMA male/female)
50FHC-024-20 SMA   (24dB with SMA male/female)
50FHC-025-20 SMA   (25dB with SMA male/female)
50FHC-026-20 SMA   (26dB with SMA male/female)
50FHC-027-20 SMA   (27dB with SMA male/female)
50FHC-028-20 SMA   (28dB with SMA male/female)

50FHC-029-20 RPT   (29dB with Reverse Polarity TNC male/female)
50FHC-030-20 RPT   (30dB with Reverse Polarity TNC male/female)
50FHC-031-20 RPT   (31dB with Reverse Polarity TNC male/female)
50FHC-032-20 RPT   (32dB with Reverse Polarity TNC male/female)
50FHC-033-20 RPT   (33dB with Reverse Polarity TNC male/female)
50FHC-034-20 RPT   (34dB with Reverse Polarity TNC male/female)
50FHC-035-20 RPT   (35dB with Reverse Polarity TNC male/female)

50FHC-036-20 4.3-10.0   (36dB with 4.3-10.0 male/female)
50FHC-037-20 4.3-10.0   (37dB with 4.3-10.0 male/female)
50FHC-038-20 4.3-10.0   (38dB with 4.3-10.0 male/female)
50FHC-039-20 4.3-10.0   (39dB with 4.3-10.0 male/female)
50FHC-040-20 4.3-10.0   (40dB with 4.3-10.0 male/female)
50FHC-041-20 4.3-10.0   (41dB with 4.3-10.0 male/female)
50FHC-042-20 4.3-10.0   (42dB with 4.3-10.0 male/female)

50FHC-043-20 7/16   (43dB with 7/16 male/female)
50FHC-044-20 7/16   (44dB with 7/16 male/female)
50FHC-045-20 7/16   (45dB with 7/16 male/female)
50FHC-046-20 7/16   (46dB with 7/16 male/female)
50FHC-047-20 7/16   (47dB with 7/16 male/female)
50FHC-048-20 7/16   (48dB with 7/16 male/female)
50FHC-049-20 7/16   (49dB with 7/16 male/female)

50FHC-050-20 4.1-9.5   (50dB with 4.1-9.5 male/female)
50FHC-051-20 4.1-9.5   (51dB with 4.1-9.5 male/female)
50FHC-052-20 4.1-9.5   (52dB with 4.1-9.5 male/female)
50FHC-053-20 4.1-9.5   (53dB with 4.1-9.5 male/female)
50FHC-054-20 4.1-9.5   (54dB with 4.1-9.5 male/female)
50FHC-055-20 4.1-9.5   (55dB with 4.1-9.5 male/female)
50FHC-056-20 4.1-9.5   (56dB with 4.1-9.5 male/female)
50FHC-057-20 4.1-9.5   (57dB with 4.1-9.5 male/female)
50FHC-058-20 4.1-9.5   (58dB with 4.1-9.5 male/female)
50FHC-059-20 4.1-9.5   (59dB with 4.1-9.5 male/female)
50FHC-060-20 4.1-9.5   (60dB with 4.1-9.5 male/female)

Non-standard and mixed RF connector configurations are available upon request:

50FHC-003-20 SMA F/F   (SMA female/female)
50FHC-006-20 TNC M/M   (TNC male/male)
50FHC-010-20 BNC M/SMA F   (BNC male/SMA female)
50FHC-010-20 BNC F/SMA F   (BNC female/SMA female)
50FHC-020-20 7/16 M/N F   (7/16 male/N female)

Additional information

Weight N/A
Attenuation Value

1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60

Connector Type

4.1/9.5, 4.3/10, 7/16, BNC, N, Other, RP-TNC, SMA, TNC
