You are here: Home1 / Shop2 / Fixed Attenuators3 / 75 Ohm Fixed Attenuators4 / 1 Watt Fixed Attenuator | 75F-XXX-S F

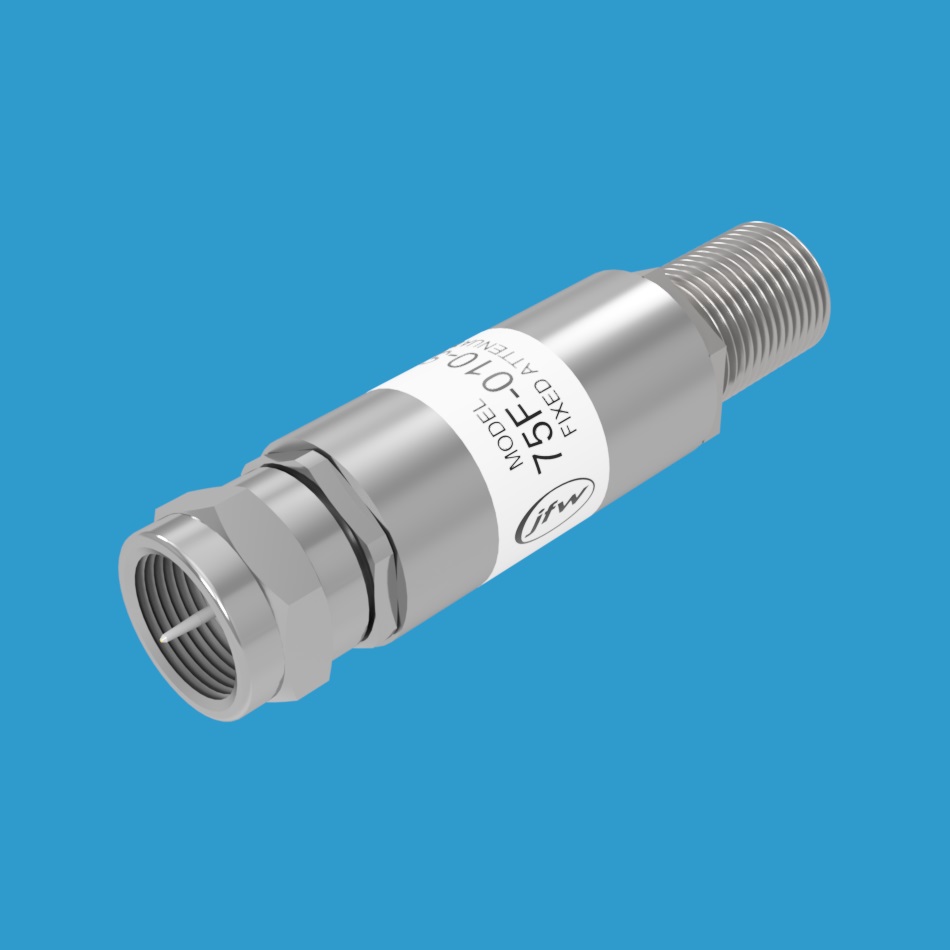

JFW model 75F-XXX-S F fixed attenuator 1 Watt with 75 Ohm F male/female connectors

1 Watt Fixed Attenuator | 75F-XXX-S F

JFW Model #: 75F-XXX-S F
Impedance: 75 Ohm
Attenuation Values:
1-20 dB (DC-1000 MHz)
21-30 dB (DC-500 MHz)
31-40 dB (DC-100 MHz)
RF Input Power: 1 Watt
RF Connectors: F male/female
Documentation: Data Sheet | Drawing

Clear
Categories: 75 Ohm Fixed Attenuators, Fixed Attenuators
  • Description
  • Additional information

Description

Model 75F-xxx-S F is a 75 Ohm coaxial fixed attenuator with F male (screw-on) to F female connectors.  It is rated for 1 Watt average RF input power.  Available dB values from 1dB to 40dB.  Values up to 20dB operate DC-1000 MHz.  Values 21-30dB operate at DC-500 MHz.  Values 31-40dB operate at DC-100 MHz.

For model 75F-XXX-S F, replace the XXX with the desired attenuation value to complete the model number.

Example Model Numbers:

75F-001-S F   (1dB with F male/female)
75F-002-S F   (2dB with F male/female)
75F-003-S F   (3dB with F male/female)
75F-004-S F   (4dB with F male/female)
75F-005-S F   (5dB with F male/female)
75F-006-S F   (6dB with F male/female)
75F-007-S F   (7dB with F male/female)
75F-008-S F   (8dB with F male/female)
75F-009-S F   (9dB with F male/female)
75F-010-S F   (10dB with F male/female)
75F-011-S F   (11dB with F male/female)
75F-012-S F   (12dB with F male/female)
75F-013-S F   (13dB with F male/female)
75F-014-S F   (14dB with F male/female)
75F-015-S F   (15dB with F male/female)
75F-016-S F   (16dB with F male/female)
75F-017-S F   (17dB with F male/female)
75F-018-S F   (18dB with F male/female)
75F-019-S F   (19dB with F male/female)
75F-020-S F   (20dB with F male/female)
75F-021-S F   (21dB with F male/female)
75F-022-S F   (22dB with F male/female)
75F-023-S F   (23dB with F male/female)
75F-024-S F   (24dB with F male/female)
75F-025-S F   (25dB with F male/female)
75F-026-S F   (26dB with F male/female)
75F-027-S F   (27dB with F male/female)
75F-028-S F   (28dB with F male/female)
75F-029-S F   (29dB with F male/female)
75F-030-S F   (30dB with F male/female)
75F-031-S F   (31dB with F male/female)
75F-032-S F   (32dB with F male/female)
75F-033-S F   (33dB with F male/female)
75F-034-S F   (34dB with F male/female)
75F-035-S F   (35dB with F male/female)
75F-036-S F   (36dB with F male/female)
75F-037-S F   (37dB with F male/female)
75F-038-S F   (38dB with F male/female)
75F-039-S F   (39dB with F male/female)
75F-040-S F   (40dB with F male/female)

Additional information

Attenuation Value

1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40

Connector Type

F Screw-On
