30 Watt Fixed Attenuator DC-18 GHz | 50HFFA-XXX-30/18

30 Watt Fixed Attenuator DC-18 GHz | 50HFFA-XXX-30/18

JFW Model #: 50HFFA-XXX-30/18
Impedance: 50 Ohm
Frequency Range: DC-18 GHz
RF Input Power: 30 Watts
Attenuation Values: 1-40 dB
Heatsink Style: Round
RF Connectors: N or SMA
Documentation:
Data Sheet
Drawing (N)
Drawing (SMA)
Drawing (N female/female)
Drawing (SMA female/female)

Clear
Categories: 50 Ohm Fixed Attenuators (5 to 50 Watts), Fixed Attenuators
  • Description
  • Additional information

Description

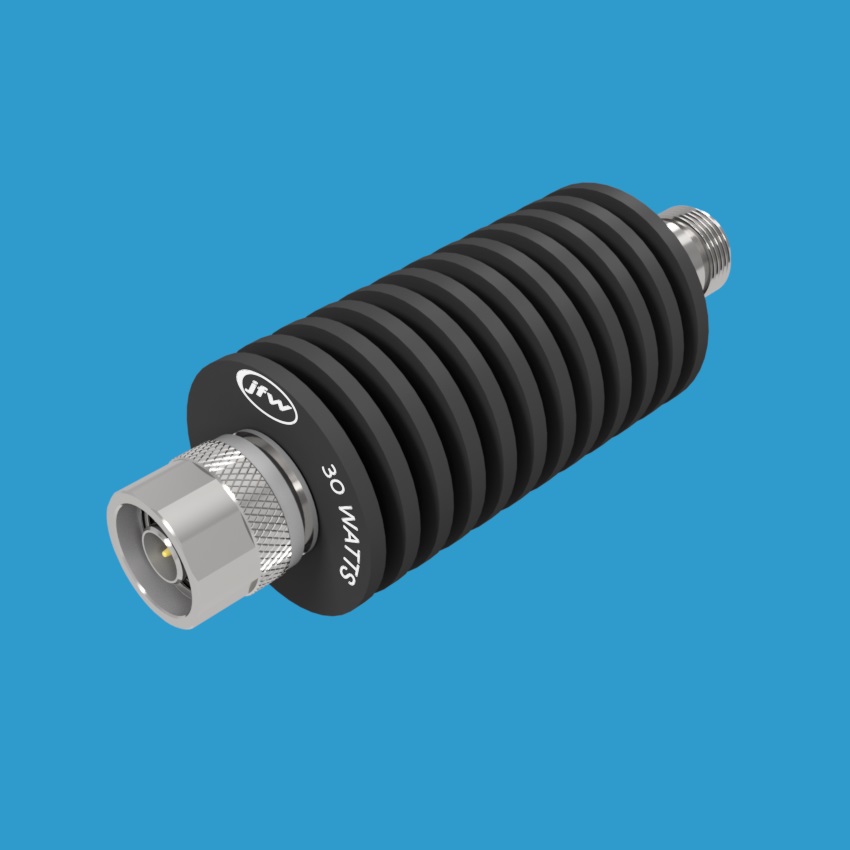

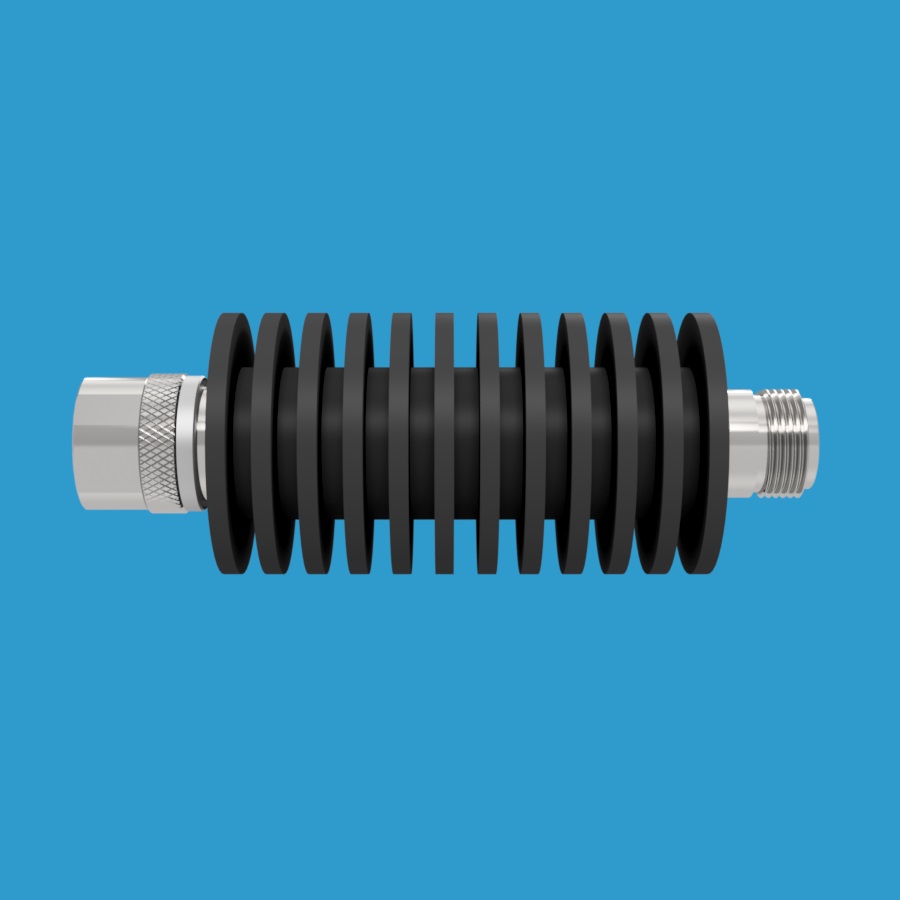

Model 50HFFA-xxx-30/18 is a 50 Ohm coaxial fixed attenuator rated at 30 Watts average input power and operates DC-18 GHz. This model is available with N or SMA connectors.

For model 50HFFA-xxx-30/18, replace the XXX with the desired attenuation value and add the RF connector type at the end to create the full model number.

Example Model Numbers:

50HFFA-001-30/18SMA (1dB with SMA male/female)
50HFFA-002-30/18SMA (2dB with SMA male/female)
50HFFA-003-30/18SMA (3dB with SMA male/female)
50HFFA-004-30/18SMA (4dB with SMA male/female)
50HFFA-005-30/18SMA (5dB with SMA male/female)
50HFFA-006-30/18SMA (6dB with SMA male/female)
50HFFA-007-30/18SMA (7dB with SMA male/female)
50HFFA-008-30/18SMA (8dB with SMA male/female)
50HFFA-009-30/18SMA (9dB with SMA male/female)
50HFFA-010-30/18SMA (10dB with SMA male/female)
50HFFA-011-30/18SMA (11dB with SMA male/female)
50HFFA-012-30/18SMA (12dB with SMA male/female)
50HFFA-013-30/18SMA (13dB with SMA male/female)
50HFFA-014-30/18SMA (14dB with SMA male/female)
50HFFA-015-30/18SMA (15dB with SMA male/female)
50HFFA-016-30/18SMA (16dB with SMA male/female)
50HFFA-017-30/18SMA (17dB with SMA male/female)
50HFFA-018-30/18SMA (18dB with SMA male/female)
50HFFA-019-30/18SMA (19dB with SMA male/female)
50HFFA-020-30/18SMA (20dB with SMA male/female)
50HFFA-021-30/18SMA (21dB with SMA male/female)
50HFFA-022-30/18SMA (22dB with SMA male/female)
50HFFA-023-30/18SMA (23dB with SMA male/female)
50HFFA-024-30/18SMA (24dB with SMA male/female)
50HFFA-025-30/18SMA (25dB with SMA male/female)
50HFFA-026-30/18SMA (26dB with SMA male/female)
50HFFA-027-30/18SMA (27dB with SMA male/female)
50HFFA-028-30/18SMA (28dB with SMA male/female)
50HFFA-029-30/18SMA (29dB with SMA male/female)
50HFFA-030-30/18SMA (30dB with SMA male/female)
50HFFA-031-30/18SMA (31dB with SMA male/female)
50HFFA-032-30/18SMA (32dB with SMA male/female)
50HFFA-033-30/18SMA (33dB with SMA male/female)
50HFFA-034-30/18SMA (34dB with SMA male/female)
50HFFA-035-30/18SMA (35dB with SMA male/female)
50HFFA-036-30/18SMA (36dB with SMA male/female)
50HFFA-037-30/18SMA (37dB with SMA male/female)
50HFFA-038-30/18SMA (38dB with SMA male/female)
50HFFA-039-30/18SMA (39dB with SMA male/female)
50HFFA-040-30/18SMA (40dB with SMA male/female)
50HFFA-001-30/18N (1dB with N male/female)
50HFFA-002-30/18N (2dB with N male/female)
50HFFA-003-30/18N (3dB with N male/female)
50HFFA-004-30/18N (4dB with N male/female)
50HFFA-005-30/18N (5dB with N male/female)
50HFFA-006-30/18N (6dB with N male/female)
50HFFA-007-30/18N (7dB with N male/female)
50HFFA-008-30/18N (8dB with N male/female)
50HFFA-009-30/18N (9dB with N male/female)
50HFFA-010-30/18N (10dB with N male/female)
50HFFA-011-30/18N (11dB with N male/female)
50HFFA-012-30/18N (12dB with N male/female)
50HFFA-013-30/18N (13dB with N male/female)
50HFFA-014-30/18N (14dB with N male/female)
50HFFA-015-30/18N (15dB with N male/female)
50HFFA-016-30/18N (16dB with N male/female)
50HFFA-017-30/18N (17dB with N male/female)
50HFFA-018-30/18N (18dB with N male/female)
50HFFA-019-30/18N (19dB with N male/female)
50HFFA-020-30/18N (20dB with N male/female)
50HFFA-021-30/18N (21dB with N male/female)
50HFFA-022-30/18N (22dB with N male/female)
50HFFA-023-30/18N (23dB with N male/female)
50HFFA-024-30/18N (24dB with N male/female)
50HFFA-025-30/18N (25dB with N male/female)
50HFFA-026-30/18N (26dB with N male/female)
50HFFA-027-30/18N (27dB with N male/female)
50HFFA-028-30/18N (28dB with N male/female)
50HFFA-029-30/18N (29dB with N male/female)
50HFFA-030-30/18N (30dB with N male/female)
50HFFA-031-30/18N (31dB with N male/female)
50HFFA-032-30/18N (32dB with N male/female)
50HFFA-033-30/18N (33dB with N male/female)
50HFFA-034-30/18N (34dB with N male/female)
50HFFA-035-30/18N (35dB with N male/female)
50HFFA-036-30/18N (36dB with N male/female)
50HFFA-037-30/18N (37dB with N male/female)
50HFFA-038-30/18N (38dB with N male/female)
50HFFA-039-30/18N (39dB with N male/female)
50HFFA-040-30/18N (40dB with N male/female)

50HFFA-040-30/18SMA F/F (40dB with SMA female/female)
50HFFA-040-30/18N F/F (40dB with N female/female)

Additional information

Attenuation Value

1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40

Connector Type

N Female/Female, N Male/Female, SMA Female/Female, SMA Male/Female
